خدمات تست OTDR

خدمات تست OTDR، تست OTDR از جمله مهمترین فرایند ها به جهت عیب یابی نقطه ای لینک های نوری و از جمله تست های ضروری در پروتکل استاندارد تست فیبر نوری می باشد. اگرچه فرآیند ارزیابی و اعتبارسنجی عملکرد کابل و لینک نوری توسط پاورمتر و سورس نوری صورت می پذیرد، تست OTDR با توجه به شناسایی محل آسیب ها، خطاها، و یا فیوژن های بی کیفیت و همچنین خمش های نامتعارف ضروری می باشد که توسط ابزار و یا دستگاه OTDR اجرا می گردد.

خدمات تست OTDR

فهرست:

1. خدمات تست OTDR
   1. واژه شناسی
   2. دانش OTDR
   3. مشخصات فنی
   4. اجزای تست
   5. رزرو خدمات تست OTDR

خدمات تست OTDR شرکت منتخب صنعت پارس عملکرد، مقیاس پذیری، کارایی، انعطاف پذیری شبکه های نوری را پوشش می دهد. شرکت منتخب صنعت پارس پیشرفته ترین فرایند های آزمایش ممکن را از طریق سناریوهای سفارشی و بر اساس ضرورت های استاندارد فراهم می آورد و به لطف تجهیزات کارآمد، کارایی سیستم شما را تضمین می نماید. خدمات تست OTDR شرکت منتخب صنعت پارس با دستگاه پیشرفته DSX2-8000 و EXFO FTB-2PRO و با نیروهای متخصص صورت می پذیرد.

واژه شناسی

با پیشرفت های گسترده در فناوری شبکه فیبر نوری و استقرار شبکه های نوین، روش های تست OTDR جهت ایجاد، صدور گواهی، نگهداری و عیب یابی سیستم های فیبر نوری ضروری گشته اند. OTDR ابزاری است که جهت اندازه گیری و ایجاد یک نمایش تصویری از مسیر جرکت نور در طول سفر خود در کابل فیبر نوری مورد استفاده قرار می گیرد. داده‌های اندازه‌گیری می‌توانند اطلاعاتی در مورد وضعیت، عملکرد و کیفیت تار های فیبر نوری و همچنین هر جزء نوری غیرفعال در طول مسیر کابل مانند کانکتور ها، فیوژن ها، مالتی پلکسر ها و یا تقسیم‌کننده‌ها ارائه نماید. هنگامی که این اطلاعات جمع‌آوری، تجزیه و تحلیل و ذخیره گردیدند، می‌توان آن‌ها را در صورت نیاز جهت ارزیابی همان کابل فیبر در طول زمان فراخوانی نمود.

عیب یابی کابل فیبر نوری با OTDR

دستگاه OTDR همچنین تنها ابزار تست فیبر نوری می باشد که قادر به عیب یابی آسیب های ممکن کابل فیبر نوری با تعیین فاصله طولی تا خطا و شناسایی نوع و علت عیب، از جمله شکستگی، خمش، فیوژن های بی کیفیت، و هرگونه “پیشامد” افت بیش از حد قرارگیری است. جهت انجام این کار، یک OTDR از اثرات پراکندگی ریلی و بازتاب فرنل برای اندازه‌گیری وضعیت لینک استفاده می‌نماید، و این در شرایطی است که آزمایش‌ تنها از یک‌سر (به صورت یک جهته)  انجام می گیرد همانند یک رادار، البته امروزه تست OTDR دو طرفه نیز میسر گردیده است، که تشخیص پیشامد ها را در اندازه‌گیری ها بهبود می‌بخشد. جهت مطابقت با استانداردهای تست IEC و ITU-T مورد نیاز است.

فاکتورهای کلیدی OTDR

OTDR می‌تواند بصورت پرتابل و از سایتی به سایت دیگر جهت تست میدانی قابل حمل باشد و یا جهت قرار دادن دائمی و نظارت بر شبکه نصب شود و در صورت آسیب‌دیدگی کابل فیبر، آلارم‌ها به‌طور خودکار فعال شوند.

اندازه گیری های پیش بینی کننده OTDR
همراه با روش پراکندگی ریلی که جهت مشخص نمودن مشخصات لینک های فیبر استفاده می‌شود، OTDR همچنین می‌تواند از اثرات پراکندگی رامان Raman و بریلوین Brillouin جهت پیش‌بینی شکست، نظارت بر سلامت تار فیبر نوری و جلوگیری از قطع سرویس از طریق اندازه‌گیری دما و کرنش استفاده نماید. این سه تکنیک ترکیب قدرتمندی را جهت مدیریت شبکه های فیبر نوری و یا استفاده از فیبر جهت سنجش فیبر نوری توزیع شده تشکیل می دهند. OTDR ها اگرچه در اصل جهت اندازه گیری و کاربردهای تست فیبر نوری در شبکه های با مسافت های طولانی در نظر گرفته شده بودند، نسل جدید ابزارهای OTDR با وضوح بالا می توانند جهت تشخیص کابل های بسیار کوتاه تر مانند شبکه های Campus و تاسیسات سازمانی مانند کابل کشی ساختار یافته استفاده شوند. تکنیک‌های اندازه‌گیری یا اکتساب چند پالس نیز برای آزمایش پیکربندی‌ های پیچیده‌تر، از جمله شبکه‌های PON و شبکه فیبر نوری به منازل (FTTH) توسعه یافته‌اند.

OTDR چگونه کار می کند؟
OTDR یک پالس حامل انرژی نوری (توان نوری) تولید شده توسط یک دیود لیزر را به انتهای فیبر نوری ارسال می نماید. یک فتودیود انرژی نوری برگشتی یا توان نوری بازتاب شده و پراکنده شده (به عقب) را در طول واحد زمان اندازه گیری می نماید و آن را به مقدار اندازه گیری شده تبدیل می نماید که به صورت نمودار (یا ردیابی) روی صفحه نمایش داده می شود. محل هر پیشامد و طول کلی کابل بر اساس زمان رفت و برگشت پالس نوری که از هسته فیبر عبور می نماید و نور بازتاب شده/منعکس شده به آشکارساز OTDR محاسبه می شود. افت قرارگیری از تغییر دامنه متناسب نور منعکس شده/باز پراکنده شده محاسبه می شود. بسیاری از ابزارهای مدرن OTDR به طور خودکار پارامترهای جذب بهینه را برای یک فیبر خاص با ارسال پالس های آزمایشی در فرآیندی به نام پیکربندی خودکار و یا تنظیم خودکار و یا تست خودکار انتخاب می نمایند. علیرغم فناوری پیشرفته ای که اکنون به بسیاری از سیستم های تست OTDR اجازه می دهد تا به طور خودکار بهترین تنظیمات را تعیین نمایند، هنوز مهم است که آگاه باشید که تنظیمات اساسی چیست و چگونه ممکن است بر نتایج شما تاثیر گذار باشد.

تست آنالوگ
مقایسه‌های آشکاری بین OTDR و معادل آن در تست کابل های مسی یعنی دستگاه TDR وجود دارد که به تدریج جایگزین شده است، چراکه هر دو بر اساس زمان و بازتاب توان عملیاتی می باشند. یکی دیگر از قیاس های مفید را می توان با فناوری اولتراسوند یافت. در کاربردهای تصویربرداری پزشکی، امواج صوتی نامعلوم با فرکانس بالا (≥20KHz) توسط عناصر ارتعاشی مبدل اولتراسوند تولید می‌شوند. امواج صوتی منعکس شده به منبع امکان ایجاد تصاویر دقیق از ویژگی های بدن را فراهم می سازند. به همین ترتیب، نور منعکس شده یا پراکنده شده از پالس تست OTDR اجازه می دهد تا وضعیت کلی هسته فیبر نوری “دیده شود”.

دانش OTDR

درک علم نهفته در دستگاه OTDR با چند مفهوم اساسی شروع می شود که شناسایی آنها در فرآیند تست OTDR مهم می باشند.

• افت یا تضعیف
  کاهش توان سیگنال نور هنگام ارسال. تضعیف بر حسب دسی بل در کیلومتر (dB/km) بیان می شود. تخریب در سیگنال نور ارسالی ممکن است به دلیل خمش، فیوژن های معیوب، کانکتور ها/اتصالات، یا خاصیت جذب و پراکندگی خود فیبر باشد.
• پراکندگی برگشتی
  اصطلاحی که جهت توصیف بازتاب پراکنده نور به سمتی که از آن سرچشمه می گیرد، استفاده می شود. میزان پراکندگی برگشتی یکی از شاخص‌های افت کلی فیبر است، چراکه نوری که به منبع باز می‌گردد نشان دهنده کاهش شدت سیگنال پایین دست است. در آزمایش OTDR، برای فیبر «سالم»، مقدار نور پراکندگی برگشتی تنها حدود یک میلیونم پالس آزمایش است.
• انعکاس
  اندازه گیری نسبت نور منعکس شده توسط تغییرات ناگهانی در چگالی مواد. کانکتورها/اتصالات، شکاف‌های هوا و شکاف‌ها نور را به عقب منعکس می نماید و به OTDR اجازه می‌دهد موقعیت، وضعیت و افت سیگنال را از این اجزا/پیشامد ها تعیین نماید. بزرگی انعکاس به درجه تغییر در ضریب شکست بستگی دارد.
• انکسار یا شکست
  انکسار خمش امواج نور هنگام عبور از یک نوع ماده شفاف به نوع دیگر است. مقدار نور منعکس شده توسط تفاوت در شاخص شکست دو ماده تعیین می شود و عمدتاً یک مشکل مرتبط با کانکتور ها و آداپتورها است، اما می تواند بر اتصالات مکانیکی که از ژل مطابق با شاخص استفاده می شود نیز تأثیر بگذارد.

فرآیند تست OTDR

انجام تست OTDR مستلزم انجام برخی مراحل اولیه راه اندازی، تنظیمات پیکر بندی، اجرای آزمایش و گزارش است.

• OTDR را روشن و سپس  اولین بررسی مرتبط با شارژ باتری و نمایشگر آزمایشی فعالیت می باشد.
• انتهای تار فیبر تحت آزمایش، توسط پیگتیل،فیوژن  و آداپتور (کوپلر) وابسته به نوع کانکتور دستگاه سرببندی شده و تمیز و بررسی می شود.
• کابل الحاق شونده یا لانچ با دقت به اینترفیس تست OTDR در یک طرف و فیبر تحت آزمایش در انتهای مقابل متصل می گردد.
• پیکربندی آزمایش از پیش برنامه‌ریزی‌شده بر اساس نوع شبکه و شرایط آزمایش انتخاب می گردد، و یا پارامترهای آزمایش در صورت لزوم تنظیم می گردد. تنظیمات دستی پارامتر تست OTDR معمولاً شامل موارد زیر است:
  • محدوده “Range”: محدوده (فاصله) مناسب را بر اساس طول کلی فیبر تنظیم می نماید
  • عرض پالس Pulse Width: مدت زمان هر پالس لیزر ساطع شده را تنظیم می نماید
  • زمان فراگیری “Acquisition Time”: مدت زمان متوسط ​​اندازه گیری نور منعکس شده را تنظیم می نماید
  • ضریب شکست “Refractive Index”: جهت شاخص مواد کابل مورد آزمایش تنظیم می گردد
  • تنظیمات آستانه افت “Loss threshold “ جهت سیستم و عناصر منفرد یا “پیشامد ها”
  • شروع تست جهت به دست آوردن نتایج آزمایش و “ردیابی” گرافیکی، فرایند OTDR آغاز می گردد.
  • در صورت لزوم نتایج آزمایش را ذخیره می گردد
  • کلیه تار های کابل، کانکتورها و آداپتورها را با دقت جدا نمایید

قبل از راه‌اندازی و یا اتصال کابل‌های ریفرنس یا مرجع و فیبر تحت آزمایش جهت اندازه‌گیری، تمیز کاری فیبر و روش‌های بازرسی از اهمیت بالایی برخوردار است. درباره روش تمیزکاری در مقالات بازرسی فیبر ما بیشتر بیاموزید. کوپلرهای بین کابل های لانچ و فیبر مورد آزمایش  OTDR بایستی جهت به حداقل رساندن بازتاب سازگار باشند. استفاده از سورس ارسال و پاور متر دریافت سینگنال در انتهای فیبر مورد آزمایش یکی دیگر از بهترین روش های توصیه شده است که در استانداردهای تست IEC و ITU-T به منظور اندازه گیری دقیق کانکتور های انتهایی مشخص شده است. درباره خصوصیات فیبر بیشتر مطالعه فرمایید تا تست دقیق تری را اجرا نمایید.

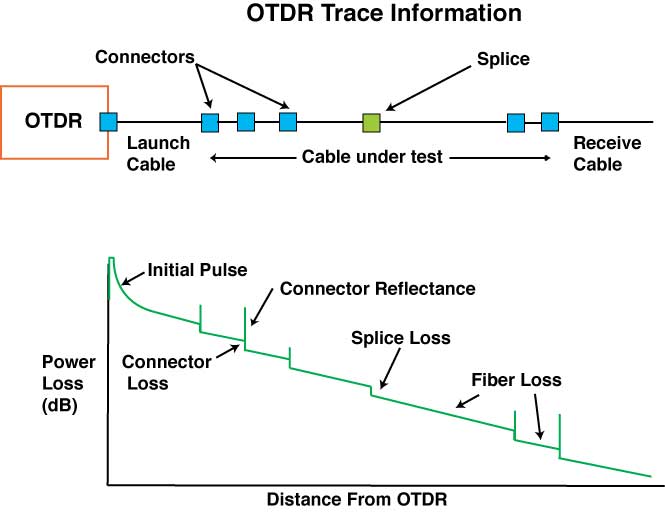

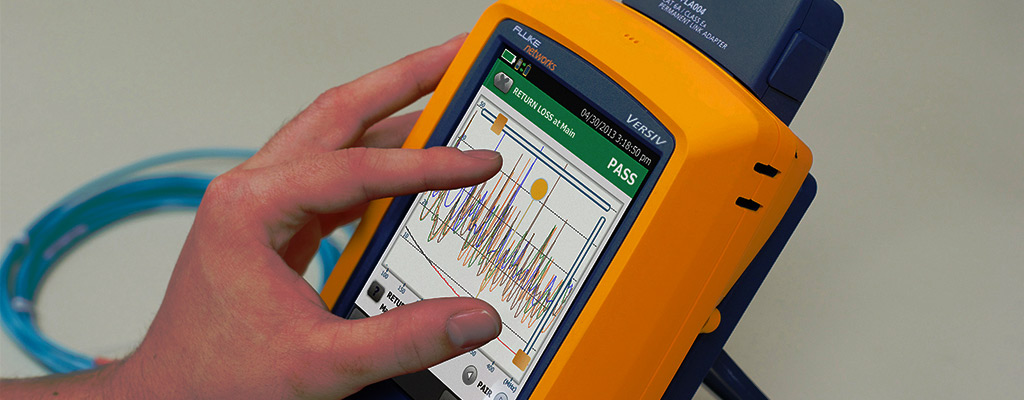

تفسیر نتایج آزمون OTDR

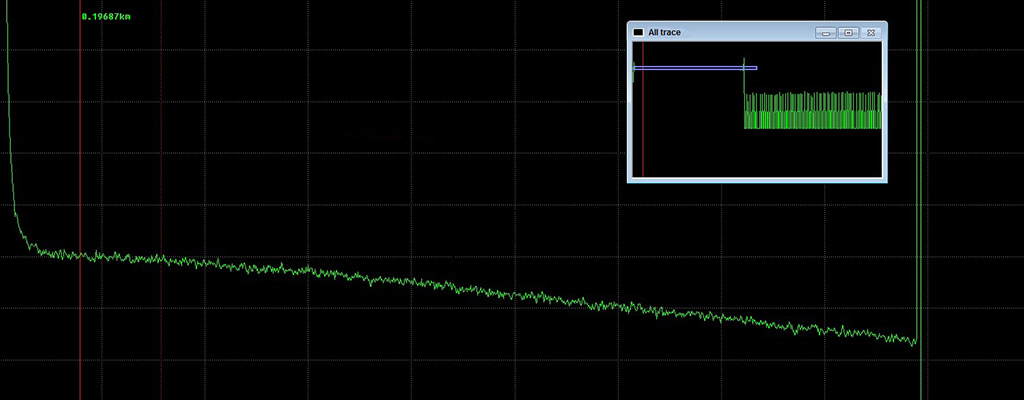

پس از اتمام تست OTDR، دستگاه نتایج OTDR را در دو فرمت عددی و گرافیکی نمایش می دهد. این نمودار که ردیابی نیز نامیده می‌شود، محل قرارگیری هر کانکتور/اتصال، فیوژن، خمیدگی یا شکست را به همراه افت سیگنال (در دسی بل) و ویژگی‌های بازتابی هر عنصر یا پیشامد نشان می‌دهد. تجهیزات تست پیشرفته با ویژگی‌هایی مانند Mapper ها این داده‌های ردیابی را به یک نمای خطی مبتنی بر نماد ترجمه می نمایند که در آن هر عنصر و پیشامد به‌عنوان نمادی خوانا و آسان نمایش داده می‌شود، با اطلاعات عبور/بازگشت بلافاصله قابل مشاهده است، و نام هر جزء/پیشامد به وضوح نشان داده شده است. ها Mapper همچنین برنامه ها و نمادهای سفارشی شده را برای برنامه هایی مانند FTTH، شبکه های PON یا Fiber to the Antenna (FTTA) ارائه می نمایند. طول کلی فیبر و افت لینک پس از اتمام اجرای آزمایش نمایش داده می شود. چنانچه آستانه‌های زیان در ابتدا تنظیم شده باشد، گذر  PASS و یا خطای لینک FAIL جهت هر پیشامد لینک فیبر نشان داده می‌شود.

مشخصات فنی تست OTDR

درک مشخصات OTDR مهم است، بنابراین می توان OTDR مناسب را برای یک برنامه تست خاص انتخاب نمود.

• محدوده دینامیکی
  بازه دینامیکی که بر حسب دسی بل (db) بیان می شود، به عنوان تفاوت بین سطح توان اولیه منعکس شده از فیبر هنگام تنظیم روی حداکثر عرض پالس و سطح بالایی کف نویز آشکارساز تعریف می شود. محدوده دینامیکی حداکثر طول قابل مشاهده یک فیبر را تعیین می کند.
• منطقه مرده پیشامد
  منطقه مرده رویداد یا پیشامد (EDZ مخفف event dead zone ) حداقل فاصله ای است که OTDR می تواند بین دو پیشامد بازتابنده (معمولاً دو فیوژن) تشخیص دهد. در مواردی که فاصله پیشامدهای بازتابی نزدیک‌تر از EDZ باشد، OTDR آنها را به عنوان یک رویداد نشان می‌دهد.
• منطقه مرده افت
  منطقه مرده افت یا تضعیف (ADZ مخفف attenuation dead zone) تعریف شده در استاندارد IEC 61745، حداقل فاصله پس از یک رویداد بازتابی (به عنوان مثال اتصال دهنده) یا تضعیف (مثلاً اتصال) است، که در آن می توان یک رویداد غیر بازتابی (پیوستگی) را اندازه گیری کرد. مانند EDZ، ADZ به عرض پالس وابسته است.
• طول موج
  دستگاه OTDR یک پالس نور را بر اساس طول موج(های) مورد استفاده جهت انتقال در زمانی که لینک فیبر فعال است ارسال می نماید. طول موج های معمولی 850 نانومتر و 1300 نانومتر برای فیبر چند حالته (مالتی مُد) و 1310 نانومتر، 1550 نانومتر و 1625 نانومتر برای فیبر تک حالته (سینگل مُد) می باشد. طول موج های 1625 نانومتر یا 1650 نانومتر فیلتر شده را می توان برای آزمایش تعمیر و نگهداری در حین خدمات استفاده نمود تا از تداخل با طول موج های ترافیک زنده جلوگیری شود.

کالیبراسیون تجهیزات تست
برای تمامی تجهیزات اندازه گیری و سربندی مانند دستگاه فیوژن، کالیبراسیون دوره ای جهت افزایش دقت اندازه گیری و تصحیح سوگیری تجهیزات و تنظیم مجدد عملکردها بر اساس استانداردهای مرجع ضروری است. در صنایعی که دقت نتایج تست OTDR بسیار ضروری به شمار می آید، استاندارد IEC 61746 جهت کالیبراسیون و همچنین استاندارد TIA/EIA-455-226 (برگرفته از استاندارد IEC) به رسمیت شناخته می شود. استاندارد IEC شامل شیوه های خاصی برای کالیبراسیون دقت نقطه به نقطه، خطی بودن، افت، توان خروجی و تاخیر است. با توجه به پیچیدگی کالیبراسیون OTDR، این فرایند توسط تولید کنندگان تجهیزات OTDR و یا آزمایشگاه های کالیبراسیون تایید شده واگذار می شود. در مورد تستر های فلوک، دستگاه Versiv2 (DSX2-8000 or DSX2-5000) فلوک تنها توسط لابراتور های شرکت فلوک کالیبره می گردد و این تفاوت اصلی با نسل قبلی تستر های فلوک می باشد که توسط آزمایشگاه های متفرقه نیز کالیبره غیر واقعی می گردند.

اجزای تست OTDR

اجزای تست شامل کوپلر های مخصوص جهت اتصال به ورودی های اینترفیس های متفاوت روی دستگاه می باشد.

منبع نوری “light source” + یک کوپلر “coupler” + یک آشکارساز نوری “photodetector” + واحد نمایش “display unit”

رزرو خدمات تست OTDR

جهت رزرو خدمات تست OTDR فیبر نوری می توانید از طریق فرم زیر اقدام فرمایید و یا با بخش خدمات شرکت تماس حاصل فرمایید. اطلاعات تماس در نوار پایین همین صفحه قابل مشاهده می باشد.
