تست فلوک چیست

تست فلوک چیست، تست فلوک فرآیند مقایسه عملکرد انتقال یک کابل شبکه نصب شده با یک استاندارد، با استفاده از یک روش یا برنامه استاندارد تعیین شده جهت اندازه گیری عملکرد آن کابل شبکه به شمار می آید. تست فلوک گواهی کننده کابل شبکه، کیفیت اتصالات و کیفیت حرفه ای نصب و سربندی اصولی می باشد. به عنوان یک قاعده، جهت ضمانت سازنده کابل شبکه “ضرورت” به شمار می آید. صدور گواهینامه تست فلوک مستلزم آن است که اتصالات کابل تست را پشت سر گذارند (“PASS”). تکنسین ها بایستی لینک های معیوب و یا مسیرهای کابل کشی غیر استاندارد را تشخیص دهند و پس از اقدامات اصلاحی مجددا تست را انجام دهند تا اطمینان حاصل شود که لینک با عملکرد انتقال مورد نیاز مطابقت دارد. کل زمان صرف شده جهت تایید یک نصب نه تنها شامل اقدامات صدور تست و گواهی کابل، بلکه مستندات و عیب یابی نیز می شود.

تست فلوک چیست

فهرست مطالب:

1. تست فلوک چیست ؟
   1. ضرورت انجام تست فلوک چیست
   2. نتایج تست فلوک
   3. رزرو خدمات تست فلوک

ضرورت انجام تست فلوک

چرا یک سنجش پیشرفته ضروری است؟ از جمله مهمترین عوامل در عملکرد درست یک سیستم شبکه، نصب صحیح زیرساخت شبکه ساختار یافته است. تکنسین های نصب کابل شبکه و اتصالات آن بایستی قادر به عیب یابی و تشحیص ایرادات سیستم های کابلی با عملکرد بالا باشند. با توسعه و پیاده‌سازی سیستم‌های کابل‌کشی جدید و توانمندتر، هر جنبه‌ای از نصب نیاز به سطح بالایی از تخصص و توجه به جزئیات دارد. علاوه بر این، پارامترهای تست جدید به استاندارد ها و ضرورت های رعایت آنها اضافه شده است. لینک ها بایستی با استفاده از روش های تست لینک دائمی “Permanent” و یا روش کانال “Channel” و در محدوده فرکانس های بزرگ‌تر و با استفاده از نقاط داده‌ای متنوع‌تر آزمایش و تجزیه و تحلیل شوند. اجزای مورد استفاده جهت ایجاد این لینک ها بایستی عملکرد بهتری را با افزایش کیفیت فنی نصب ارائه دهند.

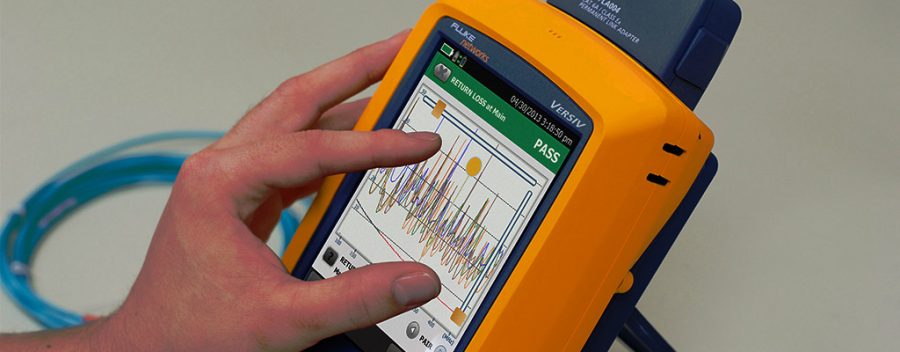

همانطور که این سیستم های شبکه پیچیده تر می شوند، تعیین علت خرابی و بازگرداندن عملکرد کافی دشوارتر می گردد. تست فلوک با سری  Fluke DSX Versiv CableAnalyzer مهمترین فرایند های تست را مطابق استاندارد های مورد نیاز انجام می دهد و متخصصان را راهنمایی می نماید تا بتوانند بهره وری خود را افزایش دهند و ارزش بیشتری برای کسب و کار خود ارائه نمایند.

نتایج تست فلوک

بنابراین، چه چیزی اندازه گیری می شود؟ توضیح نتایج تست فلوک؟ به بیان ساده، وقتی کابل شبکه تحت آزمایش با دستگاه های Fluke Versiv CableAnalyzer قرار می گیرد جزئیات کاملی از نحوه عملکرد کابل در درسترس متخصصان قرار خواهد گرفت. سنجش ها در موارد زیر ممکن است با توجه به نوع پروژه ها متغیر باشند:

• انطباق با استاندارد ANSI/TIA 568، با استفاده از قوانین و دستورالعمل‌های مربوط به نصب کابل شبکه، برای لینک های دائمی “Permanent” (کابل شبکه با ساختار مغزی جامد “Solid”) و تست کانال‌ (لینک های دائمی + کابل‌های مسی مغزی رشته‌ای یا افشان”Stranded”)
• تست قرقره/جعبه کابل اترنت (معمولا در کارخانه انجام می شود و یا توسط کارفرمایان به هنگام خرید کابل)
• تست پچ کورد شبکه ANSI/TIA (پچ کورد شبکه RJ45 با سوکت RJ45)
• تست بر اساس استاندارد IEEE خاص مانند 1000BASE-T
• تست PoE (مطمئن شدن از اینکه کابل از Power over Ethernet برای دستگاه های IoT، نقاط دسترسی Wi-Fi، دوربین های IP و غیره پشتیبانی می نماید)
• تست ISO/IEC (استانداردهای رده بین المللی)
• تست VDE-EN استاندارد های اروپایی

هر نوع تست دارای معیارهای تایید شده صنعتی خاصی است و تعدادی از معیارهای تست جهت آزمایش اینکه کابل مطابق طراحی عمل می نماید استفاده می شود. در مورد گواهینامه ANSI/TIA 568 “تمام و کمال” لینک های دائمی، تعداد تعیین شده از سنجش ها انجام می شود شامل:

• مطابقت سیم “Wire Map” (بررسی مشکلات فیزیکی سیم کشی مانند اتصال کوتاه و سربندی سیم های اشتباه)
• NEXT و PS NEXT (تداخل در انتهای نزدیک و دور، کابل معیوب و باز شدن بیش از حد زوج ها در کانکتور)
• افت برگشتی “Return Loss” (کیفیت کابل، افت توان)
• TDR (طول، در “کوتاه ترین” زوج)
• تاخیر انتشار “Propagation Delay“ (زمان لازم جهت ارسال سیگنال برای مثال 500 مگاهرتز به انتهای کابل)
• انحراف تاخیر “Delay Skew” (تفاوت در تاخیر سیگنال بین زوج های هادی)
• عدم تعادل مقاومت “DC Resistance Unbalance” (نقص در هادی های مسی… راه عالی جهت شناسایی کابل!**)
• افت قرارگیری “Insertion Loss” (خمش های بیش از حد مجاز کابل و یا کابل کشی غیر اصولی)
• ACR-F، PS ACR-F (نسبت افت سینگنال به تداخل انتهای دور، ضعف بیش از حد مجاز کابل و یا کابل غیر استاندارد)
• PS ANEXT، PS AACR-F (تست متقابل تداخل بیگانه (کابل به کابل روی پچ پنل))

علاوه بر این، سند ANSI/TIA 1152 مشخص می نماید که افرادی که از دستگاه صدور گواهینامه استفاده می نمایند، جهت انجام آزمایش‌های موجود بایستی آموزش دیده باشند و یا مهندسین تحصیل نموده در رشته مربتط باشند و آگاهی کاملی از پارامترهای کلیدی تست و عیب یابی داشته باشند. همچنین دستگاه بایستی در شرایط مناسب با برگه کالیبراسیون به روز باشد و تست بایستی در محیطی مشخص با دمای معین جهت مطابقت با پارامترهای ارائه شده از طرف سازنده کابل در اطلاعات فنی کابل صورت پذیرد.

همچنین تستر فلوک سری Fluke Versiv CableAnalyzer قابلیت تست لینک های نوری را دارا می باشد که نیاز به ماژول های پاورمیتر جهت انجام این تست را دارد، ماژول های OTDR نیز جهت تست کابل های فیبر نوری و لینک های با مسافت های طولانی مورد کاربری می باشند.

شرکت منتخب صنعت پارس با برخورداری از ابزار تست Fluke DSX-2 8000 Versiv2 CableAnalyzer با کالیبراسیون معتبر از کمپانی فلوک و نیروی متخصص و فنی آموزش دیده و برخورداری از دانش فنی پایه و به روز آماده ارائه خدمات تست و عیب یابی اصولی و مبتنی بر استاندارد های شبکه می باشد. شرکت منتخب صنعت پارس خدمات صدور گواهینامه و گزارش‌هایی را با استفاده از یک آنالیز کابل Fluke DSX2-8000 ارائه می نماید که کارایی گواهی شبکه مسی را با سرعتی بی‌نظیر برای سنجش های Cat 6A ا Cat7 ا Class F ا Cat7A ا Class FA و Cat8 بهبود می‌بخشد و پیشرفته ترین الزامات دقت را برآورده می سازد.

رزرو خدمات تست فلوک

جهت رزرو خدمات می توانید از طریق فرم زیر اقدام فرمایید و یا با بخش خدمات شرکت تماس حاصل فرمایید. اطلاعات تماس در نوار پایین همین صفحه قابل مشاهده می باشد.
