تست فلوک Permanent Link لینک دائمی

تست فلوک Permanent Link لینک دائمی، شبکه ساختاریافته جدا از کاربرد، اساس ارتباطات داده مدرن است. سال هاست که استانداردهای بین المللی ISO/IEC و TIA/EIA و همچنین EN/DIN با عملکرد کابل ها و قطعات سربندی شبکه مسی سروکار دارند. طبقه بندی های مرتبط تضمین می نماید که آیا لینک های مورد تست، پهنای باند مورد نظر را پشتیبانی می نماید یا از آن باز می ماند، برای مثال در گروه Cat8 پهنای باند تا 2000 مگاهرتز ارائه می گردد. هنگامی که کابل شبکه در ساختمان نصب می شود و انتهای دو طرف آن سربندی می گردد, یک مسیر انتقال داده (لینک شبکه) ایجاد می شود که به عنوان لینک دائمی “Permanent Link” یا مسیر نصب “Installation route” نامیده می شود، لینک دائمی نصب شده از پچ پنل شبکه در رک های توزیع و کابل شبکه به همراه کیستون محل نود در نظر گرفته می شود. چنانچه پچ کورد شبکه به مجموعه ذکر شده جهت اتصال به دستگاه اکتیو و دستگاه محل نود کاربر اضافه شوند، یک لینک کانال و یا مسیر انتقال “transmission route” ایجاد می گردد.

تست فلوک Permanent Link لینک دائمی

فهرست مطالب:

1. تست فلوک Permanent Link
2. بررسی تست PL
   1. 1. مقاومت موج
      2. مقاومت DC
      3. NEXT
      4. تضعیف و یا افت سیگنال
      5. ACR
      6. زمان انتقال سیگنال
      7. افت برگشتی
3. درخواست خدمات تست فلوک

هر دو توپولوژی در (شکل 1) به کلاس های عملکرد وابسته به پهنای باند تقسیم می شوند. در حال حاضر رایج ترین کلاس نصب شده در کشورهای پیشرفته، کلاس E_A با حداکثر پهنای باند 500 مگاهرتز است که بر اساس سیستم کانکتور RJ45 و کابل های شبکه با ساختار زوج های به هم تابیده شده و محافظت شده از گروه Cat6_A و یا گروه Cat7 و Cat7_A می باشد.

تست “Permanent Link” به عنوان یک گزارش کیفیت

در عمل، بدین صورت است که 95% از اندازه گیری های قابل قبول به عنوان اندازه گیری لینک دائمی (PL) انجام می شود، چراکه تنها لینک PL به طور پایدار در ساختمان ها متصل می باشد و بنابراین نمی توان آن را تغییر داد. اندازه‌گیری لینک کانال (چنل) “Channel” عمدتاً جهت عیب‌یابی و یا زمانی که عملکرد بایستی از دستگاهی به دستگاه دیگر تأیید شود استفاده می گردد. بایستی به این نکته توجه داشته باشید، هنگام اندازه گیری لینک چنل CL، همیشه باید با پچ کورد های متصل شده که قرار است استفاده شوند اندازه گیری انجام گردد. این پچ کورد ها در اندازه گیری طول گنجانده شده اند و به طور قابل توجهی عملکرد CL انتقال را تعیین می نمایند. متأسفانه، اندازه‌گیری‌ها اغلب تنها با یک مجموعه کابل پچ کورد همراه انجام می‌شود که با الزامات استانداردهای آزمایش مقیاس پذیر مسیرهای شبکه مطابقت ندارد. لزوم مستند سازی تست PL از هر لینک به صورت جداگانه از الزامات تمامی استاندارد های بین المللی می باشد.

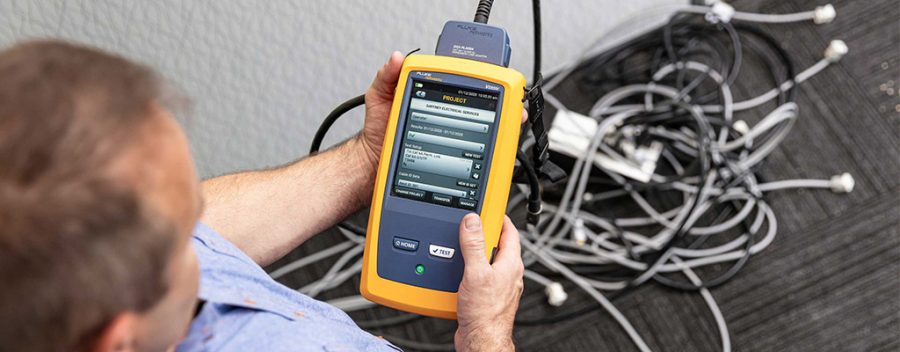

دستگاه‌های اندازه‌گیری گواهی کننده / تجزیه و تحلیل لینک شبکه سری DSX برند فلوک که به طور خاص جهت اندازه‌گیری انطباق استاندارد ایجاد شده‌اند، توانایی پشیتبانی از تمامی مدل‌های تست لینک مشخص شده در استاندارد را دارا می باشند. همانطور که قبلاً توضیح داده شد، اندازه گیری Permanent Link رایج ترین تست شبکه است و بنابراین آداپتورهای PL برای یک دستگاه اندازه گیری گواهی کننده کاملاً ضروری می باشند. علاوه بر این، هیچ مسیر دیگری جز تجزیه و تحلیل لینک با گواهی‌ «محدودتر» یا ارزان‌تر (تا 500 مگاهرتز) مرتبط با طبقه بندی و کلاس‌های استاندارد شناخته شده (7، 7_A، 8.1، 8.2، F، F_A، I، II) وجود ندارد. شایان ذکر است، جهت اندازه گیری در محدوده کلاس F_A ارتقای احتمالی دستگاه با آداپتور های مخصوص ارائه شده و تایید شده استاندارد برای انجام اندازه گیری های دقیق ضروری خواهد بود و آداپتور های معمول این فرایند را نمی توانند پشتیبانی نمایند.

بررسی تست PL فلوک

پارامترهای انتقال فیزیکی که بایستی رعایت شوند در استاندارد سیستم ها یا طبقه بندی های شبکه متفاوت می باشند. با توجه به اینکه رایج ترین گروه Cat6A و Cat7 می باشد، در ویرایش فعلی استاندارد های TIA/EIA ، ISO/IEC و VDE/EN مشخصات کامل مرتبط با مسیر نصب PL یا Permanent Link و مسیر انتقال CL یا Channel Link شبکه تعریف شده است

مقاومت موج

مشخصه امپدانس یکی از مهم ترین پارامترهای مدار انتقال است که به عنوان مقاومت جریان متناوب نیز شناخته می شود و نسبت ولتاژهای متناوب به جریان های متناوب را در هر نقطه از یک خط مشخص می نماید. از آنجایی در  مقاومت القایی با افزایش فرکانس، بخش موهومی به صفر نزدیک می شود، امپدانس به نسبت دامنه فرکانس ولتاژ به جریان تعریف می‌شود.. چنانچه مقادیر حدی رعایت نشود، سیگنال ها بدون افت و بدون اعوجاج قابل انتقال نمی باشند. مشخصه امپدانس (مقاومت) 100Ω برای اترنت، 150Ω برای توکن رینگ IBM و 120Ω در شبکه های داده می باشد.

نکته: تمامی اجزای مسیر انتقال PL شامل کیستون نود، کیستون پچ پنل و کابل بایسیت دارای مشخصه امپدانس باشند.

مقاومت DC

مقاومت جریان مستقیم یک مسیر نصب PL از مقاومت مسی دو زوج یک کابل و مقاومت اتصال مربوط به کیستون نود شبکه و کیستون پچ پنل توزیع شبکه تشکیل می شود. جهت تعیین آن با اندازه گیری، انتهای خط اتصال کوتاه شده و مقاومت در انتهای نزدیک اندازه گیری می شود. مقدار مقاومت در درجه اول با طول کابل تعیین می شود.

نکته: حداکثر طول کابل مجاز نباید بیشتر از  90 متر شود. تغییر مقاومت مهمترین دلیل در کاربری این متراژ در شبکه است که سینگنال را فیر قابل استفاده  می نماید البته در صورت تجاوز از حد استاندارد.

اطلاعات بیشتر (لینک های مرتبط):

1. ساختار کابل شبکه
2. تست کابل شبکه
3. تست فلوک
4. پارامتر های اصلی تست کابل
5. مشخصات Cat5
6. مشخصات Cat6
7. مشخصات Cat7

NEXT

تضعیف تداخل انتهای نزدیک، به اختصار NEXT ا “Near End Cross-talk Attenuation”، اشاره به اتصال از زوج سیمی به زوج سیم دیگر، که می توانند توسط کوپلینگ گالوانیکی، القایی یا خازنی ایجاد شود دارد. چراکه تضعیف تداخل در سمت فرستنده، در انتهای نزدیک مسیر اندازه گیری می شود. بر این اساس، تضعیف تداخل در انتهای لینک انتقال به عنوان تضعیف تداخل در مسافت طولانی (FEXT، Far End Crosstalk Attenuation) نامیده می شود. و وابسته به فرکانس است که با افزایش فرکانس کاهش می یابد. سیگنال تداخل می تواند آنقدر قوی باشد که سیگنال مفید اصلی دیگر توسط گیرنده شناسایی نشود.

توجه داشته باشید:
خطوط انتقال موازی جانبی و پیچاندن زوج هادی های تابیده شده در کیستون نود شبکه و پچ پنل های ماژولار و یا غیر ماژولار که برای مدت طولانی باز مانده است، مقادیر تضعیف تداخل NEXT را بدتر می نماید.

تضعیف و یا افت سیگنال

دو نوع تضعیف در مسیر نصب PL اندازه گیری می شود، افت برگشتی و افت قرار گیری یا درج،‌ تضعیف نسبت ولتاژها را در نسبت لگاریتمی بین دو طرف فرستنده و گیرنده توصیف می نماید و بر حسب دسی بل اندازه گیری می شود. افت در درجه اول به فرکانس (skin effect)، دما و طول کابل بستگی دارد. سیگنال تزریق شده در طول با سفر به انتهای خط از شدتش یا توانش کاهش می یابد. تضعیف بیش از حد، سطح سیگنال را تا حدی کاهش می دهد که در سمت گیرنده قابل تشخیص و شناسایی نباشد. ممکن است در تست گاهی با تضعیف بالا PASS نمایش داده شود، با این حال آن کابل فاقد کاربری لازم در آن استاندارد می باشد.

ACR

تضعیف نسبت ولتاژها را در نسبت لگاریتمی بین دو طرف فرستنده و گیرنده توصیف می نماید و بر حسب دسی بل اندازه گیری می شود. ACR در درجه اول به فرکانس (اثر پوست)، دما و طول کابل بستگی دارد. توان سیگنال تزریق شده در طول خط کاهش می یابد. تضعیف بیش از حد، سطح سیگنال را تا حدی کاهش می دهد که در سمت گیرنده قابل تشخیص و شناسایی نباشد. مقدار ACR یک پارامتر مهم جهت مصونیت تداخل لینک داده به شمار می آید.

توجه: کابل های با ساختار و اجزای محافظت از زوج سیم ها مانند S/FTP می توانند به طور موثر تداخل ناشی از تداخل یا تأثیرات EMC خارجی را کاهش دهند که ACR بهتری را دارا می باشند و در نتیجه عملکرد بهتر و طول عمر طولانی تری نسبت به کابل های شبکه بدون شیلد ارائه می نمایند.

زمان انتقال سیگنال
زمان انتقال سیگنال نشان دهنده مدت زمان نوسان سیگنالی است که از فرستنده به گیرنده می رسد. جهت جلوگیری از تفاوت در زمان‌های انتقال و همگام‌سازی خطای بسته‌های داده در زوج سیم‌های مختلف، سیم‌های جداگانه یک کابل باید در صورت امکان دارای طول یکسان باشند، البته هادی های به هم تابیده شده متفاوت که پارامترهای سرعت انتشار و انحراف تاخیر را تحت تاثیر قرار می دهند بیشترین اهمیت را در کیفیت کابل ایجاد می نمایند.

توجه داشته باشید که کابل های با طول بیش از حد استاندارد و مسیریابی ضعیف کابل مانند خمش های متناوب، زمان انتقال سیگنال را افزایش می دهد و در نتیجه انتقال داده را با مشکل همراه می نماید. کابل های با کیفیت بالا مانند برند هایی چون METZ CONNECT و CORNING دارای زمان انتقال سیگنال بهینه ای می باشند که مهندسی شبکه را با سینگنالینگ کارآمد همراه می سازد.

افت برگشتی
چنانچه انحرافاتی در مقاومت موج وجود داشته باشد، به عنوان مثال. در کیستون های سمت نود ها، بخشی از سیگنال ارسالی منعکس می شود. افت برگشتی نشان می دهد که یک سیگنال برگشتی در مقایسه با سیگنال پیشرو چقدر ضعیف شده است. افت برگشتی بستگی به توان بازتاب در محل سربندی مربوطه و تضعیف بین شروع خط و این اتصالات دارد. افت برگشتی بر حسب دسی بل اندازه گیری می شود و با افزایش فرکانس کاهش می یابد.

نکته: اتصال کابل نصب شده به کیستون دو طرف نود شبکه و پچ پنل و همچنین امپدانس کابل و اجزای مورد استفاده تأثیر تعیین کننده ای در افت برگشتی دارد.
